一、分選原理

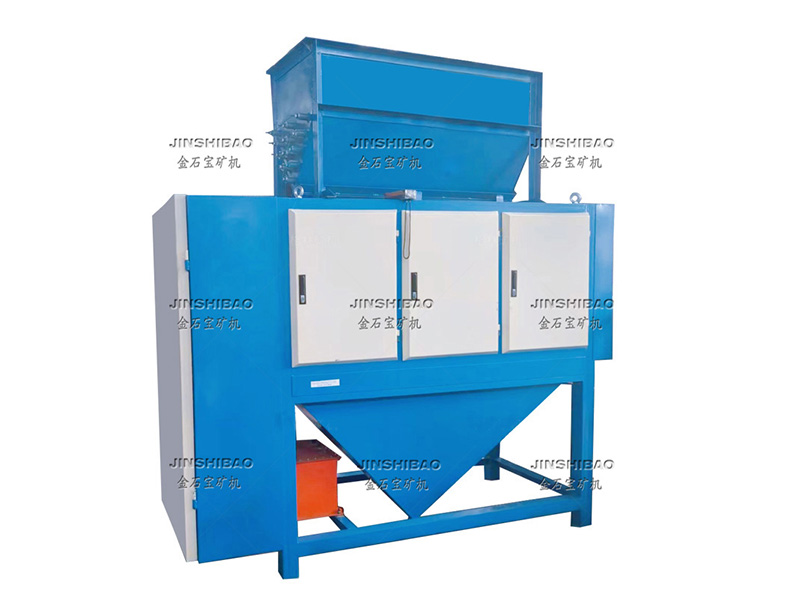

電選是利用礦物導電性的差別，在電暈電場中進行分選的一種選礦方法.本機為雙鼓筒電選機，電極為復合電極，鼓筒、機架均與地線相連接，鼓筒表面與高壓電極右保持一定的可調距離，此距離稱為極距，當高壓電源的負電通至電極后，電極與鼓筒表面間產生電暈電場和靜電場，入選礦物由轉鼓帶至高壓電場后，由于電暈電極不斷地放出電子，因此無論導體與非導體礦物均同時獲得了負電荷，不同點是導體與非導體的電性質不等，導體礦粒能很快地將所獲電荷經鼓筒的產生的離心力及重力作用，沿鼓筒切線方向拋落在導體接礦斗中；非導體礦粒則不同，不能立即將所獲電荷傳走，從而在鼓筒表面產生鏡面吸力，吸附在鼓面并隨之轉動至后方，用毛刷刷下而落到后方非導體接礦斗中；介乎導體與非導體之間的中礦則落到中礦斗中，成為中礦，以此實現分選，它是當前重要精選設備選之一.

二、結 構

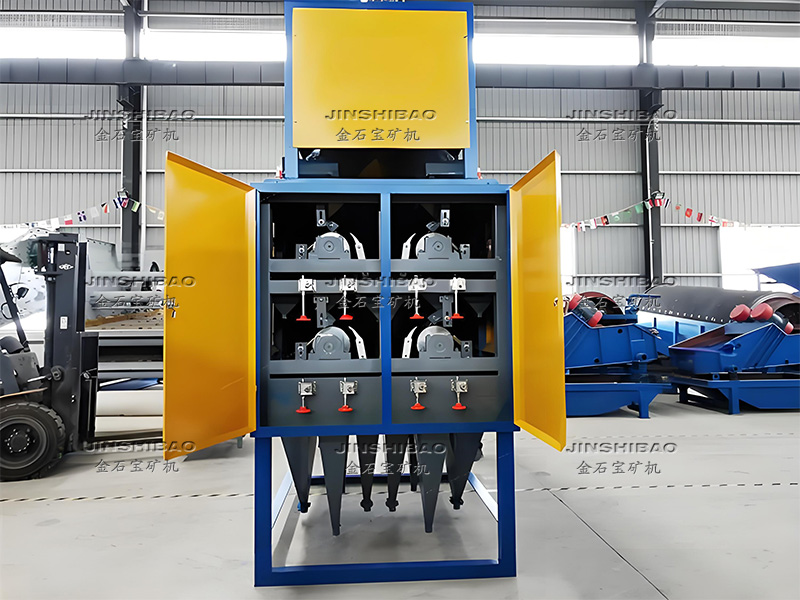

主機由礦斗、給礦、轉鼓、電極、毛刷、排礦及傳動七部分組成.

1、礦斗

礦斗是儲礦和加熱用，內裝有永紅外加溫度，且加溫系統是自動控制的，能保證分選的物料有均勻的溫度

2、給礦裝置

由下料調節器及下礦板和擋礦板組成，給礦量的大小通過調節手輪控制.下料時要緩慢調節，要求物料的均勻地落在轉鼓上面，擋礦板的作用是防止物料直接落入導體礦斗中.

3、轉鼓

兩個轉鼓直徑為220—320mm(外徑)長度為1500mm.轉鼓為接地正極，是實現分選的重要部件.采用空軸固定于支承軸上轉動，而鼓筒的電熱器則因定在不轉動的支承軸上，這是與國內外任何電選機不同之處，因此鼓筒的加熱效率高，**安全可靠，鼓溫又實行自控.

4、電極

本電選機的電極結構均采用復合電極，也稱復合電場，可以組成兩套電極結 構形式即適合分選粗粒及細級的電極，電暈極采用X=0.32mm 強度比較大的鎳鉻電阻絲.用螺釘固定在支架上，靜電極也是采用螺釘固定在支架上，電暈極與電暈極間的距離以及靜電與暈極之間的距離均可調節，靜電極為不銹鋼管，X=30-35mm入選角a及靜電極與鼓筒中心線所對角B可調節.電極距轉鼓前后和上下距離都可調整的，因?yàn)檫x不同的礦距離、角度、電壓都是有差異的.

5、毛刷

非導體礦物由于鏡面吸在鼓筒面上，必須用毛刷刷到非導體礦斗中，故在鼓筒后方安有螺紋形毛刷.毛刷外徑X=140mm轉速的1.25倍. (現在都采用新材料羊毛氈做礦刷)

6、排礦

本設備和排礦為自流排出，導體礦從機器之前方排出，中、尾礦(非導體礦）由后方排出.分隔板是調節導體、非導體的品位產率的調節裝置，均用絕緣塑料板做成，以防感應帶電。

7、傳動

電選機、轉鼓的速度與分選各種礦物有著密切的關系，要求旋轉平穩，無級調速.本機采用功率在1.1-4kw之間的交流調速電機作動力.
